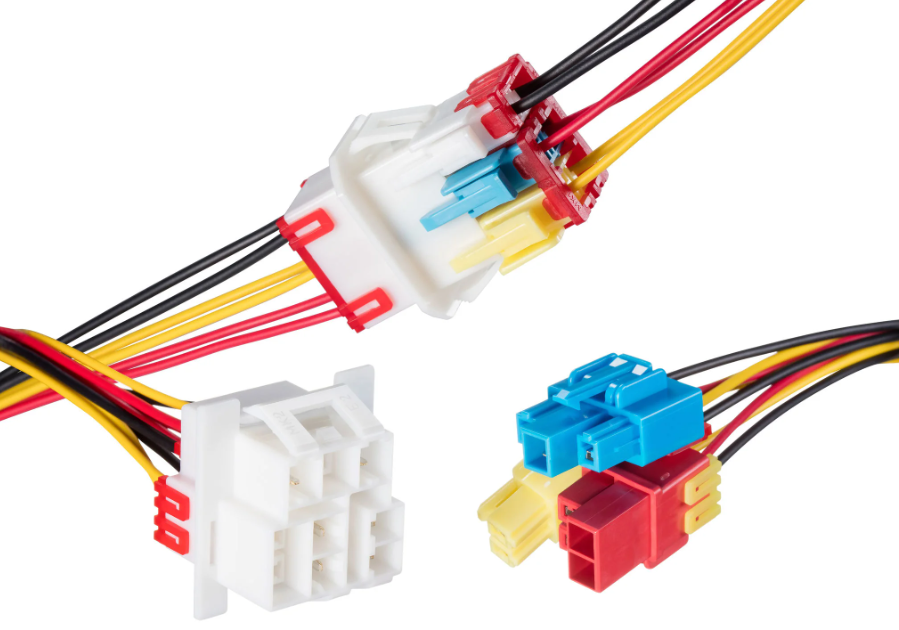

VersaBlade线对线连接器拥有出色的插配可靠性、独特的极性和便捷的线束装配，可在 300V 和 15.0A 电路中实现可靠的信号和电源传输。高温型号支持 -55°C 至 +150°C，最大电源要求 600V/14.0A，带有坚固的压力锁紧和端子位置保证 (TPA) 附件以实现触点可靠性。满足欧洲Glow-Wire标准的产品可确保消费电器用户的安全。

总览

在 300V 和 15.0A 下提供可靠的信号和电源传输

食品制备设备（例如智能和工业炊具）制造商和家电制造商将从出色的插配可靠性和方便线束装配的极化等产品特性中受益。

高温型号带有坚固的压力锁紧和 TPA 附件以实现触点可靠性

高温型号支持 -55°C 至 +150°C，最大电源要求 600V 和 14.0A，带有坚固的压力锁紧和 TPA 附件以实现触点可靠性。这些特性满足了工业和消费品用户对互连解决方案的需求，这些解决方案可以最大程度地减少最终产品在高温操作期间的故障和中断。

满足欧洲Glow-Wire标准的连接器和插座满足全球安全标准

满足欧洲Glow-Wire标准的零部件支持用户的设备和操作安全。寻求符合欧盟安全法规 (IEC60335-1) 标准的高可靠性互连解决方案的食品制备设备制造商会发现 VersaBlade 连接器解决方案是他们应用的不二之选。

特色优势

防错配外壳和端子凹槽设计：

防止错误的连接器插入和插配

嵌入式安装耳（选配）：

实现轻松的面板安装，并确保强大的抓握力

各种端子固位架 (TPA) ：

端子固位架可确保电线的完全插入，Molex提供不同类型的端子固位架，以便于灵活设计

摩擦锁定和强制锁定功能：

增强了对配状态的保持力

多分支布线能力：

提供多种线束设计选项，以减少客户装配时间和成本

外壳矛：塑胶挂钩能挂入端子上的凹孔：

增强了对端子的抓握，因此不再需要喇叭口或强度弱的金属柄脚

端子可压接两根电线：

实现菊花链连接

双排结构：

提供良好的散热性能和降低插入力

宽平型端子：

标准型号支持高电压和电流 (300V/15A)，高温型号支持（最大600V/14A）

市场和应用场合

家用电器

空调

洗碗机

烘干机

微波炉

烤箱

冰箱

洗衣机

消费品

空气净化器

除湿机

健身器材

打印机

数据/计算设备

复印机

医疗

医疗设备

规格参数

参考信息

包装：

外壳/端子固位架 - 散装

端子 - 卷轴

UL文件编号：E29179 CSA

文件编号：LR19980

是否符合RoHS标准：是

是否无卤素：否

是否耐受灼热丝高温：可提供耐灼热丝高温版本

机械参数

接点插入力（最大值）：3.5千克力

接点对外壳的抓握力（最小值）：4.0千克力

可插拔次数（最大值）：30 次

电气参数

电压（最大值）：

300伏（标准版）

600伏（耐高温版本）

电流（最大值）：

15安（标准版）

14安（耐高温版本）

接触电阻：10毫欧

绝缘耐压：无击穿

绝缘电阻：100兆欧

物理参数

外壳：

聚对苯二甲酸丁二醇酯（PBT） - 自然色、蓝色、 红色

聚对苯二甲酸乙二醇酯/聚碳酸酯 （PET/PC）塑胶 - 自然色、蓝色、黄色

聚酰胺（PA6） - 黑色

端子电镀：

镀黄铜 – 镀锡（公端子）

镀磷青铜 – 镀锡（母端子）

工作温度：

PBT：-40至+120摄氏度

GWIT：-40至+110摄氏度

高温：-55至+150摄氏度

订购信息
